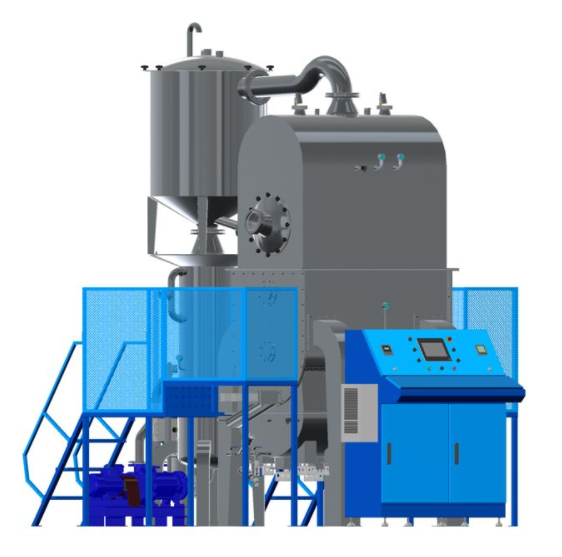

Çamur Kurutma Makinası

Atık su arıtma tesislerinde arıtmada yer alan fiziksel ve kimyasal süreçlerden dolayı ağır metaller ve biyolojik olarak arıtılmamış ürünler ile atık sulardan gelen patolojik organizmaları filtreleme sonrasında çamur kurutma sistemi kullanılarak çamurun kurutulması ve bertaraf edilmesi sağlanır. PLC kullanımı ile sensörler, basınç transmitterleri, pompalar, vanalar, motorlar, seviye, ph ve sıcaklık verileri işlenerek HMI ile müşterilere özel hazırlanan kolay ve kullanışlı arayüz tasarımıyla operatörün proses takibinde kolaylık sağlanır. Kapalı çevrim yapabilen bu sistem ile çevreye verilecek olan zarar minimum seviyeye indirgenir.

A.Çamur Haznesi

Çamur haznesi, atık olarak gelen ürünün depolandığı ilk bölümdür. Seviye kontrolü yapılarak sistemde bulunan diğer makinalar ile birlikte senkron bir şekilde çalışma imkanı sunulmaktadır. Çamur haznesinden ana makinaya ürün aktarma işleminde operatörün istediği miktarda ürün alabilmesini sağlayan sayaç kontrolü ile proses takibinde kolaylık sunulmaktadır.

B.Ana Hazne

Çamur kurutma işleminin yapıldığı ana hazne bölümünde vakum, ısıtma, PH, nem ve hazne basınç kontrolleri yapılmaktadır. Analog modüller ile okunan bu bilgiler PLC yazılımı sayesinde anlık olarak çamurun durumunu takip edilebilmek ile beraber müdahale imkânı sağlamaktadır. Haznede bulunan bıçaklar, PLC ve HMI ile haberleşme protokolü üzerinden haberleşen IG5A model invertörlerin RPM kontrolü ile çalışmaktadır. Bu bıçaklar sayesinde çamuru homojen olarak karıştırma ve parçalanma işlemi yapmakla beraber, proses tamamladığında ürün aktarma amacıyla da kullanılmaktadır.

C.Çamur Tahliye

Çamur kurutma prosesindeki son adım olan çamur tahliye, operatörün belirlemiş olduğu nem oranına ulaşma şartı ile prosesini tamamlayarak ürün çıkış kapaklarının açılması bıçakların kontrolü ile ürünün dışarı gönderilmesi ve kapağın yıkanması gibi sıralı işlemler sonrasında makinadan tahliye edilir.

D.Yazılım

PLC yazılımı tercihe bağlı LD veya IEC standartlarına uygun ST, SFC, LD dillerinde yazılabilirken açık, anlaşılabilir ve müdahale edilebilir bir yazılım sunmaktadır. Aynı zamanda HMI da müşteriye özel tasarım ile anlaşılması kolay ve kontrol edilebilir bir arayüz sunmaktadır.

E.Otomatik ve Manuel Kontrol

HMI üzerinden yapılabilecek seçim ile sistem manuel, yarı otomatik veya otomatik kontrol ile çalıştırılma imkânı sunmaktadır. Otomatik çalışma modunda makina tesiste bulunan diğer makinalar ile senkron bir şekilde 7/24 çalışma imkânı sunmaktadır.

Kullanılan Ürünler

• HMI: eXP-60TTA
• INVERTER: iG5A
• PLC: XGI-CPUU
• MODÜL: XGI-D22A // XGI-D21A // XGF-AC8A // XGF-DV4A // XGQ-TR2A
