Alüminyum Profil İşleme

Profil işleme merkezi, dikey pozisyonda çalışan otomatik gelişmiş freze tezgahıdır. Sistem içerisinde açılan NC(G-Kodu) koda göre profili işler. G-kodu (G-kodları ya da RS-274) birçok çeşidi olan nümerik kontrol amaçlı kullanılan bir programlama dilidir. Cam programı üzerinden çıktısı alınmış NC dosyasını okuyup anlamlandırır ve buradaki senaryoya göre işlemleri gerçekleştirir.

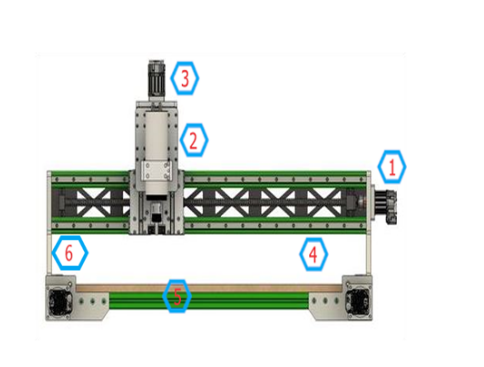

X ekseni: Makinenin sağa sola hareketini sağlar.
Y ekseni: Makinenin öne ve geriye hareketini sağlar.
Z ekseni: Makinenin aşağı yukarı hareket etmesini sağlar.
Takım Değiştirme: Spindle takımlarının otomatik değiştirme yaptığı magazine bölümü.
Mengeneler: Pistonlu mengenelerin olduğu bölüm profili sabit tutmayı sağlar.
Dayama: Profilin sabitlenmesinde yardımcı olur.

NOT: Eksen sayısı makineye göre değişiklik gösterebilir.

CNC makineleri için Soft Kontrolcü, Motorlar, Sürücüler, Smart IO, Sensörleri sağlamaktayız.

A.Makineye Entegre Edilmiş CAM Programı

Alüminyum profil işleme için özelleşmiş CAM programı ile üreteceğiniz makrolar, mengene çarpışmalarını hesaba katarak makine için en doğru NC dosyasını oluşturur. Kullanıcının kullanımı için oldukça kolay ve anlaşılır bir arayüze sahiptir.

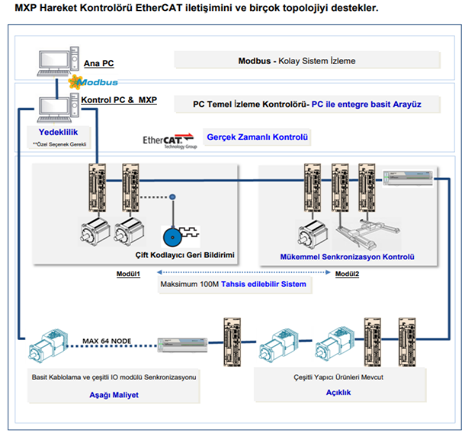

B.1msn Ethercat Haberleşme

CNC için önemli olan hatasız işlem yapmaktır. 1msn ethercat haberleşme sayesinde servoların gittiği nokta 0.001 mm bile hata yapmaz. Sistem ethercat haberleşme olduğu için servolar ile pc arasında gecikme olmaz (Real Time).

C.8 Eksen İnterpolasyon Özelliği

MXP 2.0 8 eksen interpolasyon yapabilir üstelik bunu herhangi bir ekstra ücret ödemeden sahip oluyorsunuz. Desteklediği toplam eksen sayısı ise 32’dir.

D.Otomatik Takım Değiştirme,Makrolar

NC dosyası içinde M kodu yardımıyla G-Code makroları çağırılıp işlenir. Otomatik takım değiştirme buna örnek verilebilir.

E.API İle Kullanıma Açık Olması

Kullanıcılara kolaylık ve alternatif sunması açısından API özelliği oldukça gelişmiştir. API ile istersek sistemi C#, C++ veya VB ile kodlayabilir. Widows uygulamaları ile bu sistemi kontrol edebilirsiniz.

F.Kullanıcıya Özgü M Kodları

Kullanıcı özelinde tanımlanmış M kodları yapılabilir.

G.Kullanıcıya Özel Arayüz

Kullanıcı özelinde Arayüz geliştirilir. CNC özelliklerini içeren sistem sayesinde 3d View, NC reader vb. pluginler ile birlikte gelir.

Kullanılan Ürünler

Softmotion: MXP 2.0
X ekseni: LS L7NH
Y ekseni: LS L7NH
Z ekseni: LS L7NH
A ekseni: LS L7NH
Inverter : LS S100
Endüstriyel PC: LS PC
Smart IO : XEL-BSSCT
Digital Input: XBE-DC16A
Digital Output: XBE-TN16A
